概述
LO-SR系列彈簧復位電動執行器是配有機械式彈簧模塊以實現安全復位的一種角行程執行器。正常供電時,彈簧模儲存動能,失電狀態時,彈簧釋放儲存的能量驅動執行器,使閥門回到預設的安全位置(全開或全關)。復位速度受到精確地控制,復位過程安全平穩,以防止管道流體泄露或引發環境爆炸。LQ-SR系列彈簧復位電動執行器可選配外裝的離合式手動控制裝置。通過手動控制裝置,可手動操作執行器將閥門運行至鎖定位置。通電后,自動解鎖,無需手動解鎖。
技術參數
型號 | LQ-SR050 | LQ-SR100 | LQ-SR200 | LQ-SR300 |
Max.輸出力矩(N.m) | 50 | 100 | 200 | 300 |
功率(W) | 45 | 45 | 80 | 80 |
電動操作時間(S) | ≤20 | ≤20 | ≤25 | ≤25 |
彈簧復位時間(S) | ≤5 | ≤5 | ≤8 | ≤8 |
底部連接(IS05211) | F07/F10 | F10/F12 | F10/F12 | F14 |
總電源 | 1Ph/220VAC(可選:1Ph/110VAC,3Ph/380VAC 或者 440VAC) | |||
工作制式(開關型) | S2,15分鐘 |

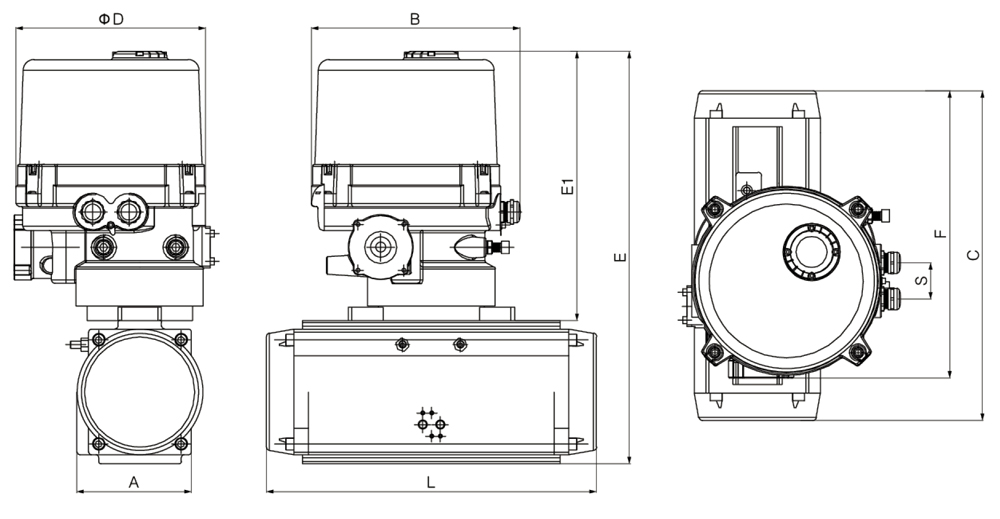

外形尺寸圖
型號 | A | B | C | φD | E | E1 | F | L | S | 重量/Kg |
LQ-SR050 | 135 | 247 | 320 | 222 | 490 | 315 | 302 | 302 | 50 | 33 |
LQ-SR100 | 142 | 247 | 320 | 222 | 490 | 315 | 302 | 398 | 50 | 33 |
LQ-SR200 | 161 | 287 | 418 | 262 | 569.5 | 352 | 459 | 456 | 50 | 33 |
LQ-SR300 | 189 | 287 | 418 | 262 | 569.5 | 352 | 459 | 534 | 50 | 33 |

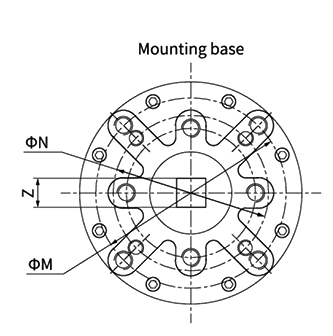

型號 | φM | φN | Z | 深度 |
LQ-SR050 | 102 | 70 | 22*22 | 25 |
LQ-SR100 | 125 | 102 | 27*27 | 30 |
LQ-SR200 | 125 | 102 | 27*27 | 30 |
LQ-SR300 | 146 | N/A | 36*36 | 40 |
