首頁 > 產品 > LQ電動執行器 > LQ型液晶顯示型定制

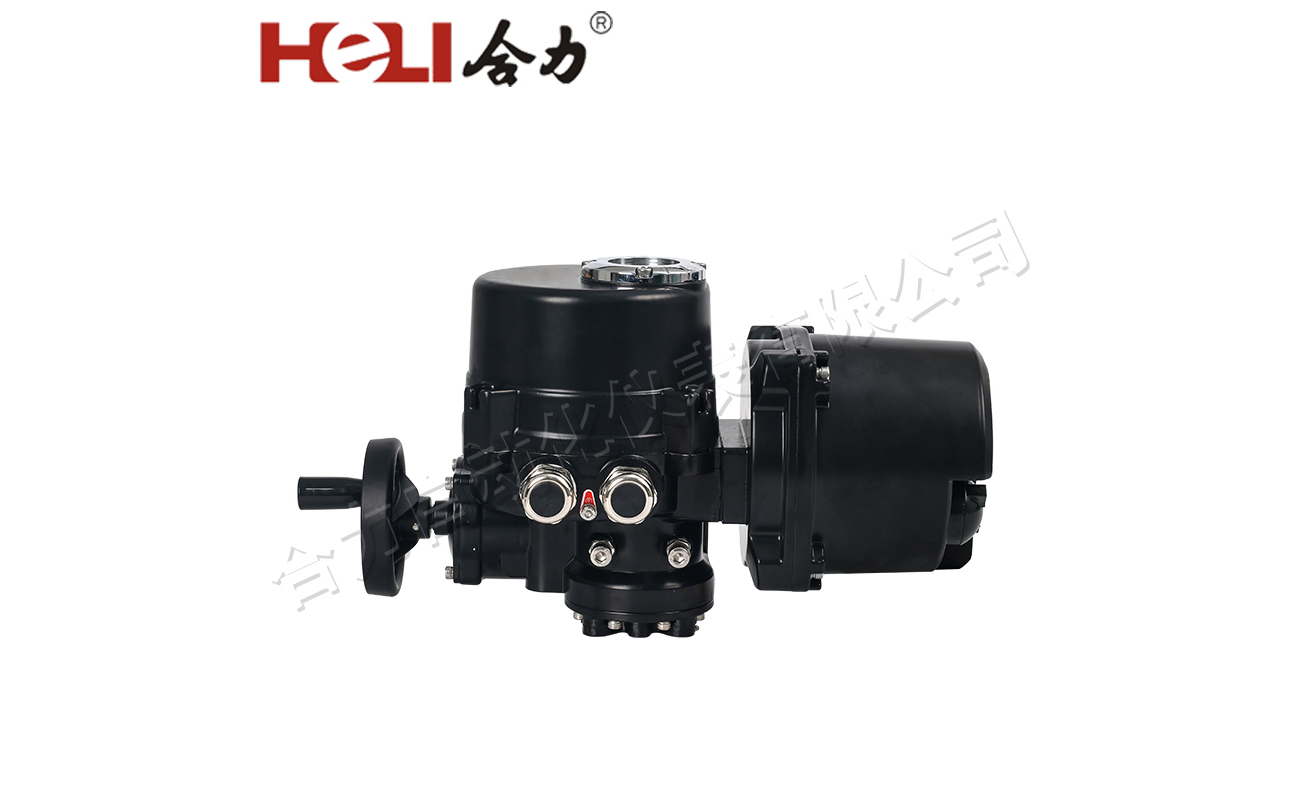

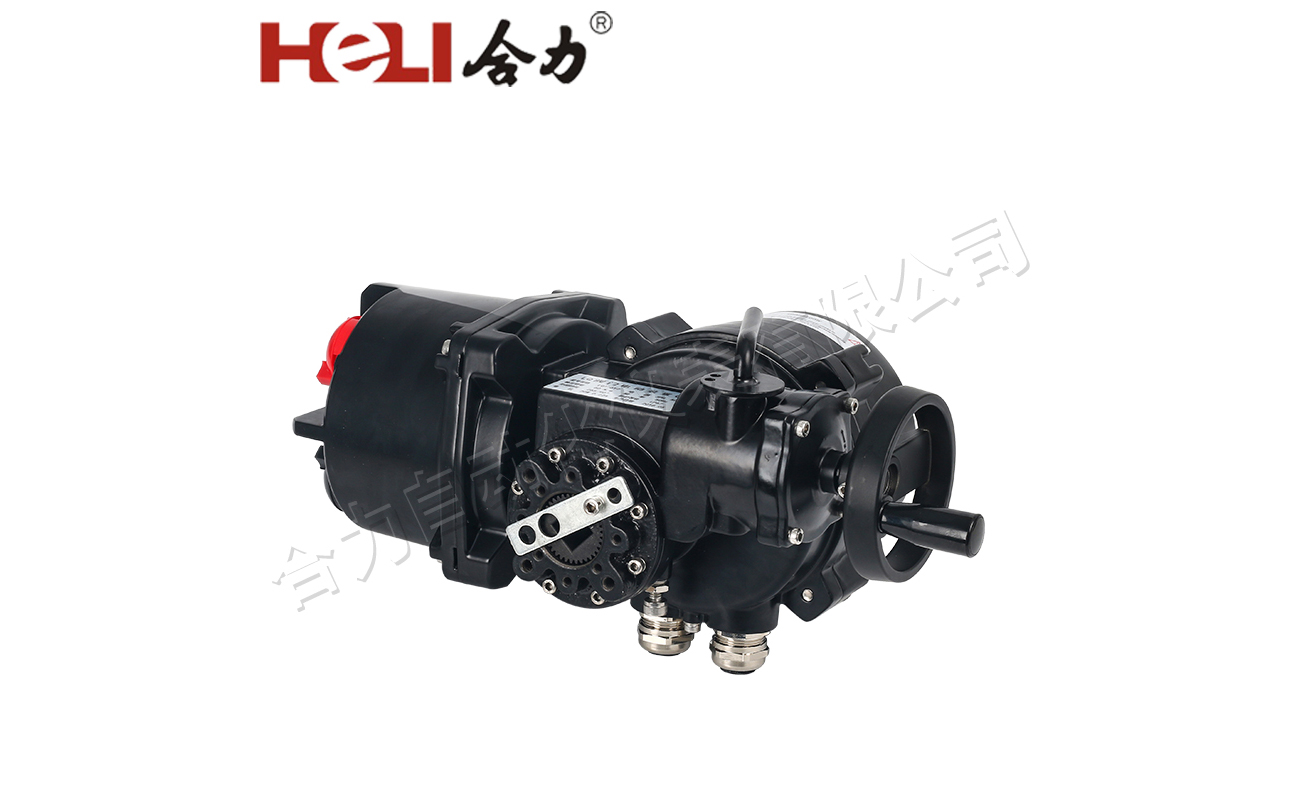

LQ型液晶顯示型定制

LQ型系列部分回轉閥門電動裝置是我公司最新研制的換代型產品。適用于蝶閥、球閥、旋塞閥和風門等做90回轉的閥門,用于閥門的開啟、關閉或調節控制,可遠距離控制,也可現場操作。

廣泛用于電力、冶金、石油、化工、食品、紡織、造紙、制藥、水廠和污水處理等行業。

該產品的防護等級為IP67,隔爆型產品(型號中有Ex)的隔爆等級為d II BT6或d II CT6

  • 產品描述
  • 產品參數
  • 訂單咨詢
  • 資質證書
頂端

  產品概述


LQ型系列部分回轉閥門電動裝置是我公司最新研制的換代型產品。適用于蝶閥、球閥、旋塞閥和風門等做90回轉的閥門,用于閥門的開啟、關閉或調節控制,可遠距離控制,也可現場操作。

廣泛用于電力、冶金、石油、化工、食品、紡織、造紙、制藥、水廠和污水處理等行業。

該產品的防護等級為IP67,隔爆型產品(型號中有Ex)的隔爆等級為d II BT6或d II CT6


  機械外殼


外殼:鋁合金外殼經過氧化處理。聚酯粉末外涂層,可以適應各種嚴酷的工況;

傳動機構:具有精確的雙蝸輪蝸桿機構,低噪聲,高輸出力矩;

自鎖功能:雙蝸輪蝸桿機構具有自鎖功能,防止反轉;

電機:特殊設計的感應電機,內置熱保護開關,防止電機過熱,絕緣等級為F級;

外部機械限位:阻止限位開關失效時超行程;

力矩開關:當閥門力矩過大時提供過載保護,開、關力矩各一個;

限位開關:可精確定位閥門位置,輔助開關可提供干接點信號;

接線端子:彈簧壓緊的接線端子,接線牢固,可在振動環境中使用;

干燥器:干燥器可以防止水氣冷凝

離合機構:合上切換手柄可進行手輪操作,通電時自動復位

手輪:帶手輪操作,可在停電或緊急時對閥門進行開啟或關閉。


  電氣特點


自動鑒別相序、斷相保護;

遠程采用DC24V電壓等級;

方便靈活的用戶接線方式;

現場按鈕燈盒旋鈕采用不穿透設計,提高整機密封特性;

5個無源觸點指示電動裝置工作狀態,方便DCS系統對電裝的監控;

設置電動裝置監視電,DCS系統供綜合故障信號;

轉換旋鈕根據需要可以用普通掛鎖鎖定,防止誤操作。


  型號含義




  選型表


產品型號

輸出力矩(N·m)

動作時間

(0-90℃)

電源

硬密封蝶閥

軟密封蝶閥

球閥

通風蝶閥

LQ0-05

50

21

DC24V,

AC110V,

AC220V,

AC380V,

AC440V

/

≤DN80

≤DN32

≤DN80

LQ1-06

60

26

/

≤DN80

≤DN32

≤DN80

LQ1-10

100

26

DN40-DN65

DN100-DN125

DN40-DN50

DN100-DN200

LQ2-20

200

28

DN80-DN125

DN150-DN200

DN65-DN80

DN250-DN300

LQ3-35

350

32

DN125

DN200

DN80

DN350

LQ3-50

500

32

DN150-DN200

DN250

DN100-DN125

DN350-DN500

LQ4-80

800

36

DN250

DN300

DN150

DN500-DN600

LQ4-110

1100

36

DN250

DN350

DN150

DN600-DN800

LQ4JS-200

2000

110

DN300-DN400

DN400-DN500

DN200-DN250

DN800-DN1000

LQ4JS-250

2500

110

DN450

DN500-DN600

DN250

DN1000-DN1200

LQ4JS-400

4000

180

DN600

DN700

DN300

DN1200

LQ4JS-600

6000

180

DN600

DN800-DN900

DN350-DN400

DN1500-DN1800


  訂貨須知


用戶訂貨請說明如下內容

閥門所需轉矩(N·m)、轉速(r/min)

產品使用環境

產品電源電壓

與閥門的連接尺寸、型式

電氣控制要求

其他特殊要求

  性能參數


項目

輸出轉矩 (N.m)

90° 運行時間(S)

電機功率(W)

電機電流(A)額定

手輪轉圈數

參考重量(Kg)

電源

規格

LQ1-06

60

26

40

0.45

12

8

AC220V

1

AC110V

0.22

AC380V

0.26

AC440V

LQ1-10

100

26

40

0.5

10

8

AC220V

1

AC110V

0.22

AC380V

0.26

AC440V

25

1.7

DC24V

箱體材料

鋁合金壓鑄件

限位

機械限位、過力矩保護器

防護等級

IP-67(可定制IP-68)

環境溫度

-20℃-60℃

環境濕度

相對濕度大于90%(25%)

絕緣電阻

≥100MΩ

絕緣強度

1500V/1Min(AC220V) 2000V/1Min(AC380V)

選裝功能

防爆/加精密電位器、過熱故障信號

可選時間/轉矩

10S/60N·m  5S/40N·m

產品顏色

藍色(可定制其他顏色)

注:電氣接口:2-NPT3/4防爆堵頭,使用時用戶應根據所選電纜加裝相應的防爆接頭或防爆填料函。

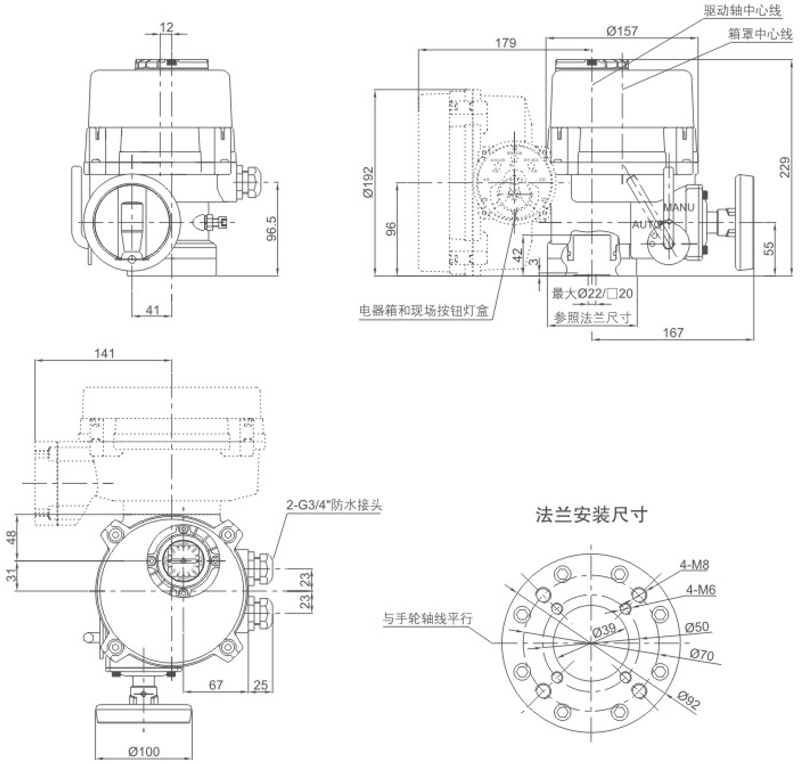

  外形尺寸
