HL系列電動執行器用于控制0 ~ 300。旋轉的閥門及其他同類產品,如蝶閥、球閥、風門、旋塞閥、百葉閥等,它以AC415V, 380V, 240V, 220V, 110V,DC12V,24V,220V交流電源為驅動電源,以4-20mA電流信號或0-10V DC電壓信號為控制信號,可使閥門運動到所需位置,實現其自動化控制,**輸出扭矩達6000N-m,可以廣泛應用于石油、化工、電力、冶金、制藥、造紙、能源、水處理、船舶、紡織、食品加工、樓宇自動化等領域。同時更具有體積小、重量輕、外形精美、結構獨特、緊湊、起閉迅速、易于安裝、操力矩小,操作方便,數顯閥位、無須維護及使用安全方便等諸多優點。
概述
HL系列電動執行器用于控制0 ~ 300。旋轉的閥門及其他同類產品,如蝶閥、球閥、風門、旋塞閥、百葉閥等,它以AC415V, 380V, 240V, 220V, 110V,DC12V,24V,220V交流電源為驅動電源,以4-20mA電流信號或0-10V DC電壓信號為控制信號,可使閥門運動到所需位置,實現其自動化控制,**輸出扭矩達6000N-m,可以廣泛應用于石油、化工、電力、冶金、制藥、造紙、能源、水處理、船舶、紡織、食品加工、樓宇自動化等領域。同時更具有體積小、重量輕、外形精美、結構獨特、緊湊、起閉迅速、易于安裝、操力矩小,操作方便,數顯閥位、無須維護及使用安全方便等諸多優點。
特點
小型輕便,容易拆裝及維修,并可在任意位置安裝
結構簡單、緊湊, 90回轉啟閉迅速
操作扭矩小,省力輕巧
流量特性趨于直線,調節性能好
多種控制信號:開關控制;
比例(調節)控制: 0-10VDC或4-20mA
反饋輸出可選4-20mA、輔助開關及反饋電位器(0~1K)
技術參數
機型 | HL-ZX-01 | ||||
性能 | |||||
電源 | AC85~260V | AC24V | DC24V | DC12V | |
標準時間/扭矩力 | 7S/6Nm;9S/8.5Nm;12Nm/13S | ||||
額定電流 | 0.2A | 0.25A | 0.25A | 0.4A | |
轉動角度 | 0~90° | ||||
重量 | 0.5kg | ||||
絕緣電阻 | 100MΩ | ||||
安裝角度 | 任意角度 | ||||
箱體材質 | 鋁合金壓鑄件 | ||||
限位 | 電動操作時;全開閉極限開關;手動操作時;機械擋塊 | ||||
防護等級 | IP67 | ||||
環境溫度 | -25℃~60℃ | ||||
產品顏色 | 灰白色(可定制其它顏色) |

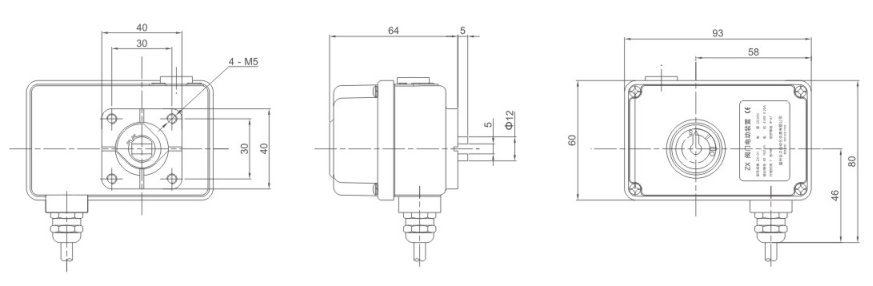

外形尺寸

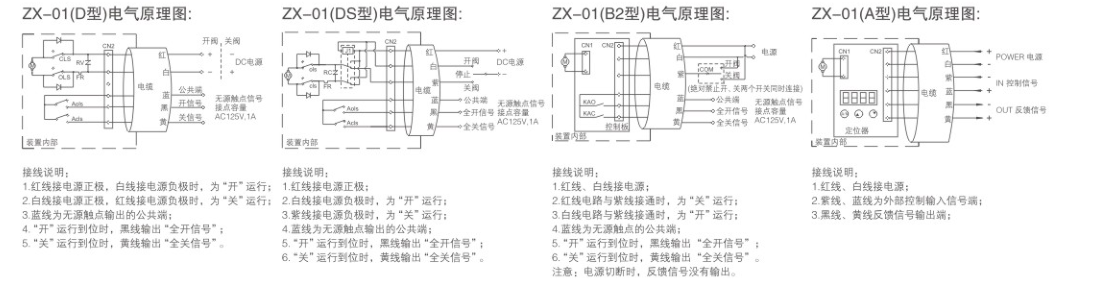

電氣原理
