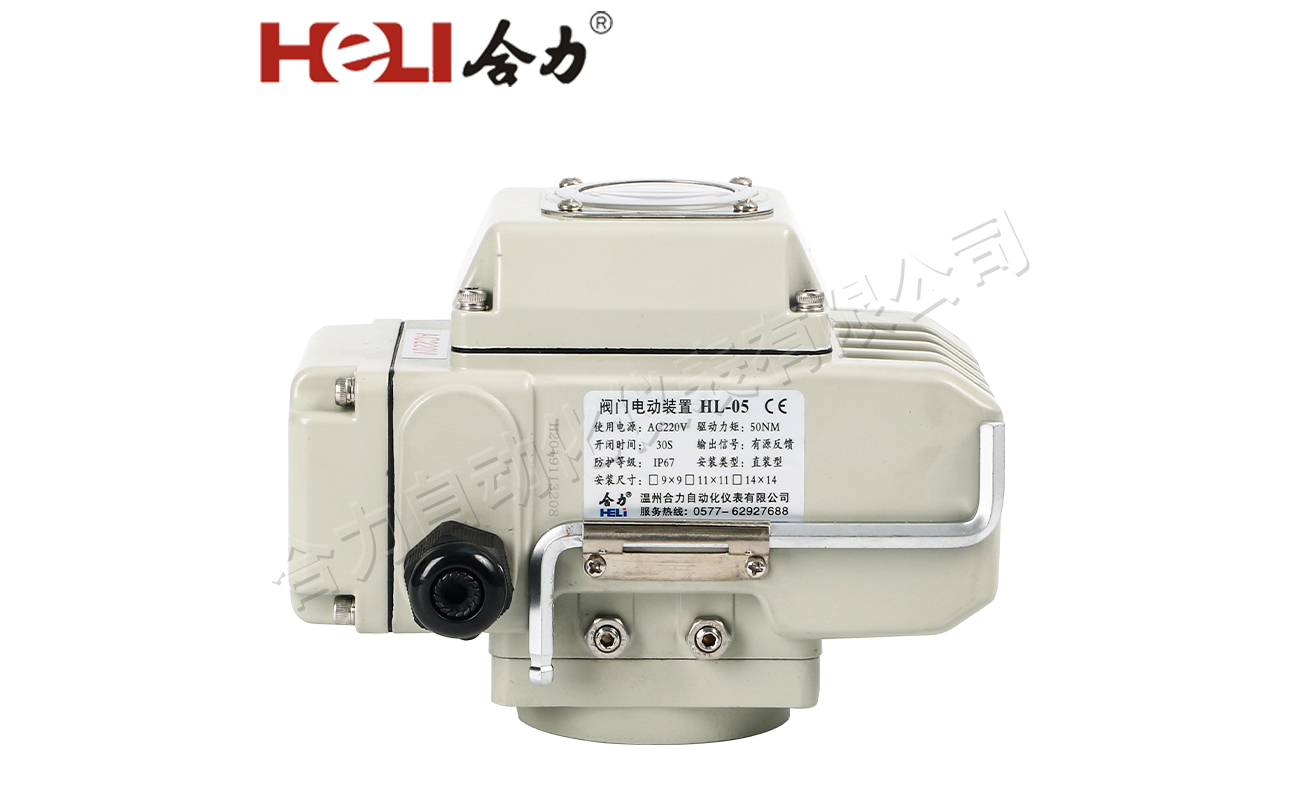

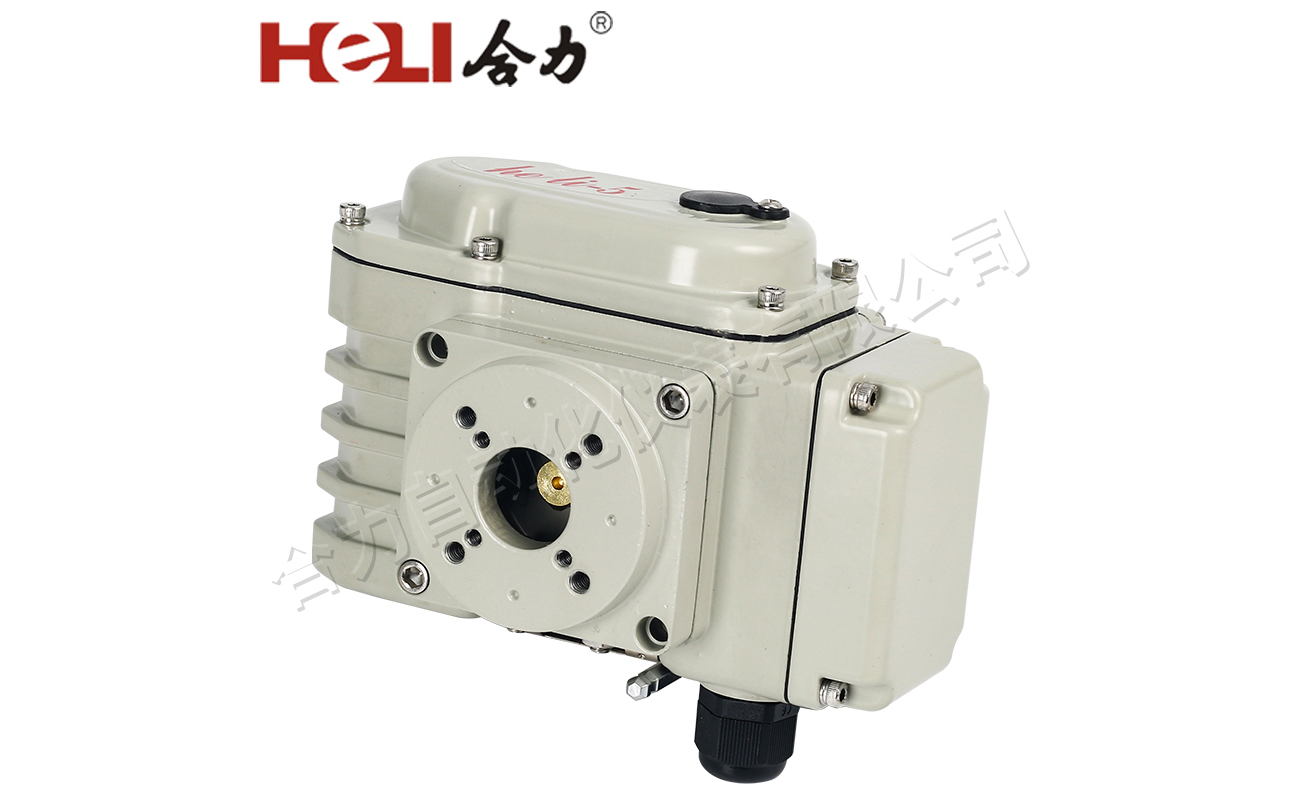

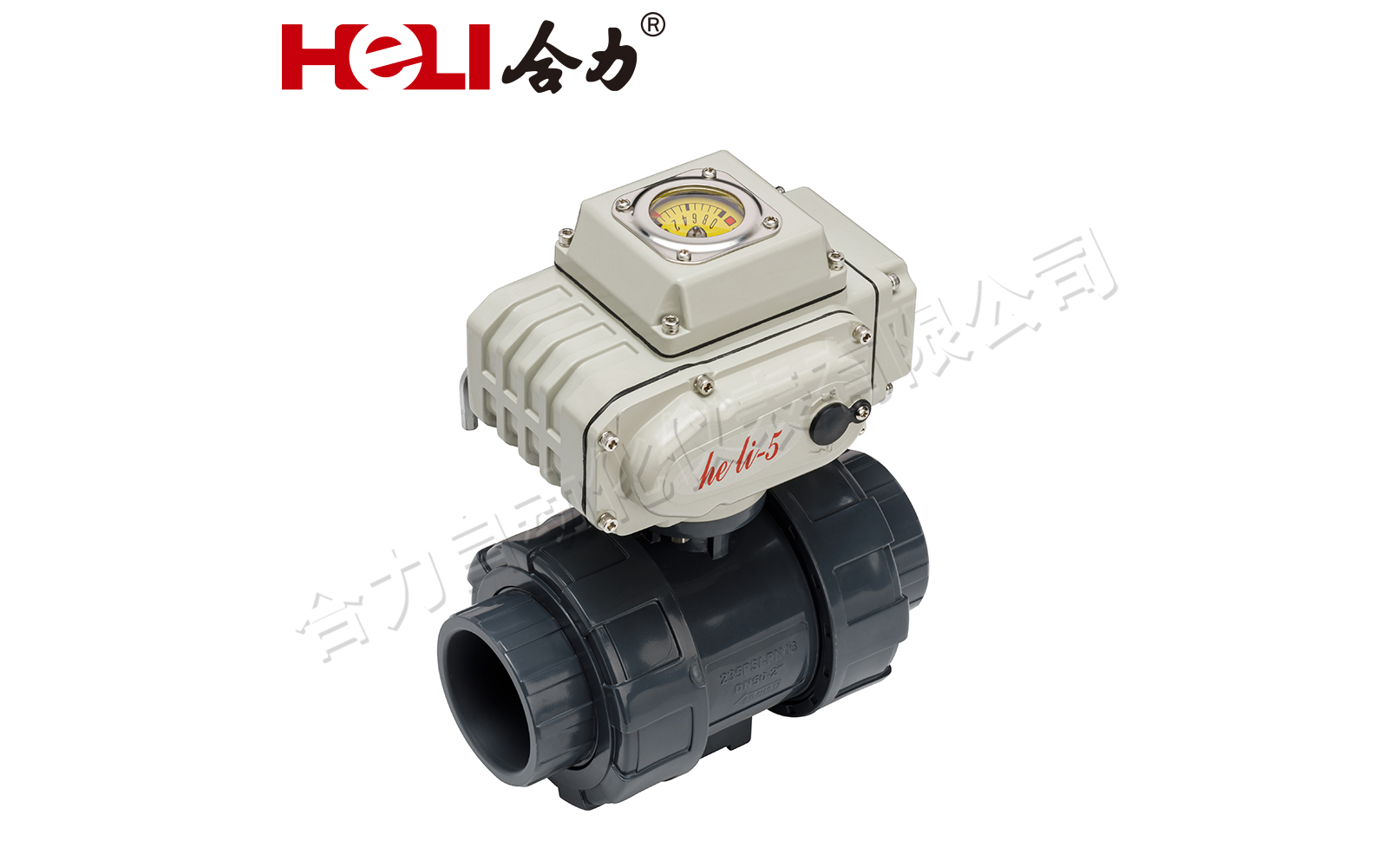

HL系列電動執行器用于控制0 ~ 300。旋轉的閥門及其他同類產品,如蝶閥、球閥、風門、旋塞閥、百葉閥等,它以AC415V, 380V, 240V, 220V, 110V,DC12V,24V,220V交流電源為驅動電源,以4-20mA電流信號或0-10V DC電壓信號為控制信號,可使閥門運動到所需位置,實現其自動化控制,**輸出扭矩達6000N-m,可以廣泛應用于石油、化工、電力、冶金、制藥、造紙、能源、水處理、船舶、紡織、食品加工、樓宇自動化等領域。同時更具有體積小、重量輕、外形精美、結構獨特、緊湊、起閉迅速、易于安裝、操力矩小,操作方便,數顯閥位、無須維護及使用安全方便等諸多優點。
概述
HL系列電動執行器用于控制0 ~ 300。旋轉的閥門及其他同類產品,如蝶閥、球閥、風門、旋塞閥、百葉閥等,它以AC415V, 380V, 240V, 220V, 110V,DC12V,24V,220V交流電源為驅動電源,以4-20mA電流信號或0-10V DC電壓信號為控制信號,可使閥門運動到所需位置,實現其自動化控制,**輸出扭矩達6000N-m,可以廣泛應用于石油、化工、電力、冶金、制藥、造紙、能源、水處理、船舶、紡織、食品加工、樓宇自動化等領域。同時更具有體積小、重量輕、外形精美、結構獨特、緊湊、起閉迅速、易于安裝、操力矩小,操作方便,數顯閥位、無須維護及使用安全方便等諸多優點。
特點
小型輕便,容易拆裝及維修,并可在任意位置安裝
結構簡單、緊湊, 90回轉啟閉迅速
操作扭矩小,省力輕巧
流量特性趨于直線,調節性能好
多種控制信號:開關控制;
比例(調節)控制: 0-10VDC或4-20mA
反饋輸出可選4-20mA、輔助開關及反饋電位器(0~1K)
技術參數
性能 | 型號 | HL-05 | |||||||
電源 | DC12V | DC24V | DC220V | AC24V | AC110V | AC220V | AC380V | AC415V | |
電機功率 | 20W | 10W | |||||||
額定電流 | 3.8A | 2A | 0.21A | 2.2A | 0.48A | 0.24A | 0.15A | 0.17A | |
標準時間/扭矩力 | 10S/50Nm | 30S/50Nm | |||||||
可選時間/扭矩力 | 2S/10Nm,6S/30Nm | 10S/15Nm,20S/30Nm,6S/10Nm | |||||||
電路控制 | B、S、R、H、A、K、D、T、Z、TM | ||||||||
轉動角度 | 0~90° | ||||||||
重量 | 2.2kg(標準型) | ||||||||
耐壓等級 | 500VAC/1分鐘(DC24V/AC24V) | ||||||||
絕緣電阻 | 20MΩ/500VDC(DC24V/AC24V) | ||||||||
防護等級 | IP-67(可定制IP-68) | ||||||||
環境溫度 | -25℃~60℃(其它溫度可定制) | ||||||||
安裝角度 | 任意角度 | ||||||||
箱體材質 | 鋁合金壓鑄件 | ||||||||
選裝功能 | 加熱除濕器、過熱故障信號、手輪操作 | ||||||||
產品顏色 | 灰白色(可定制其它顏色) |

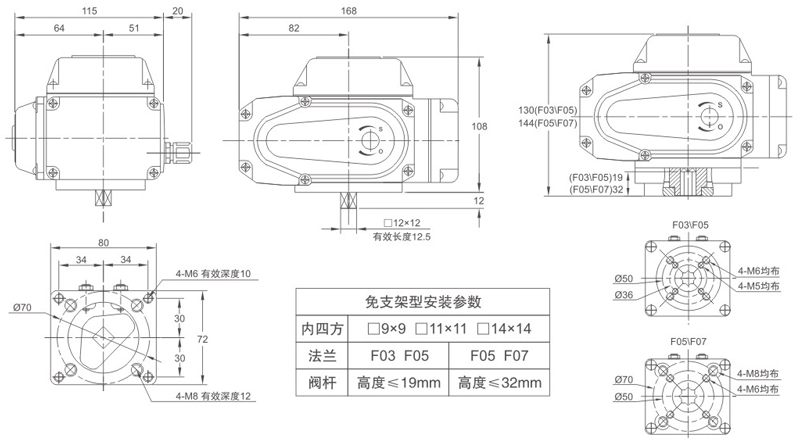

外形尺寸
