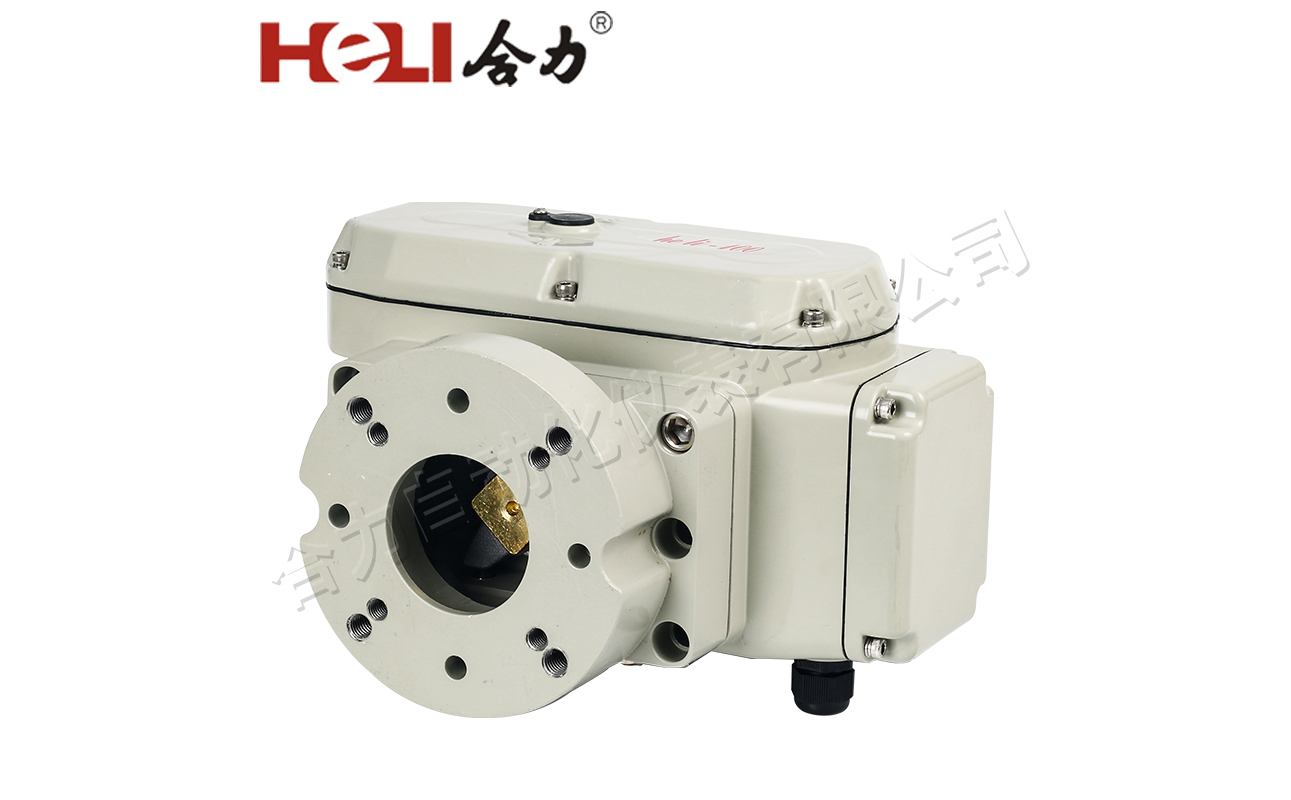

HL系列電動執行機構用于控制0~300。旋轉閥和其他類似產品,如蝶閥、球閥、阻尼器、旋塞閥、百葉窗閥等,它使用AC415V、380V、240V、220V、110V、DC12V、24V、220V交流電源作為驅動電源,電流為4-20mA。信號或0-10V直流電壓信號為控制信號,可將閥門移動到所需位置并實現其自動控制。**輸出扭矩為6000N-m,可廣泛應用于石油、化工、電力、冶金、制藥、造紙、能源、水處理、航運、紡織、食品加工、樓宇自動化等領域。同時具有體積小、重量輕、外形美觀、結構獨特、結構緊湊、開關迅速、安裝方便、操作力矩小、操作方便、閥位數字顯示、無需維護、使用安全方便等優點。
概述
HL系列電動執行器用于控制0 ~ 300旋轉的閥門及其他同類產品,如蝶閥、球閥、風門、旋塞閥、百葉閥等,它以AC415V、380V、240V、220V、110V、DC12V、24V、220V交流電源為驅動電源,以4-20mA電流信號或0-10V DC電壓信號為控制信號,可使閥門運動到所需位置,實現其自動化控制,**輸出扭矩達6000N-m,可以廣泛應用于石油、化工、電力、冶金、制藥、造紙、能源、水處理、船舶白紡織、食品加工、樓宇自動化等領域。同時更具有體積小、重量輕、外形精美、結構獨特、緊湊、起閉迅速、易于安裝、操力矩小,操作方便,數顯閥位、無須維護及使用安全方便等諸多優點。
特點
小型輕便,容易拆裝及維修,并可在任意位置安裝
結構簡單、緊湊,90°回轉啟閉迅速
操作扭矩小,省力輕巧
流量特性趨于直線,調節性能好
多種控制信號:開關控制;
比例(調節型)控制:0-10VDC或4-20mA
反饋輸出可選4-20mA、輔助開關及反饋電位器(0~1K)
Technical parameter
性能 | 型號 | HL-100 | ||||||
電源 | DC24V | DC220V | AC24V | AC110V | AC220V | AC380V | AC415V | |
電機功率 | 100W | |||||||
額定電流 | 9A | 1.5A | 9A | 2.2A | 1A | 0.45A | 0.51A | |
標準時間/扭矩力 | 25S/1000Nm | 50S/1000Nm | 30S/1000Nm | |||||
可選時間/扭矩力 | / | 15S/300Nm,30S/800Nm | 15S/500Nm | |||||
電路控制 | B、S、R、H、A、K、D、T、Z、TM | |||||||
轉動角度 | 0~90° | |||||||
轉動角度 | 11.2kg(標準型) | |||||||
耐壓等級 | 500VAC/1分鐘(DC24V/AC24V) | |||||||
絕緣電阻 | 20MΩ/500VDC(DC24V/AC24V) | |||||||
防護等級 | IP-67(可定制IP-68) | |||||||
環境溫度 | -25℃~60℃(其它溫度可定制) | |||||||
安裝角度 | 任意角度 | |||||||
箱體材質 | 鋁合金壓鑄件 | |||||||
選裝功能 | 加熱除濕器、過熱故障信號、手輪操作 | |||||||
產品顏色 | 灰白色(可定制其它顏色) |
外形尺寸
